Product Features
产品特色
以VR.AR,智能手表和智能眼镜产品为主的穿戴设备,诞生推动了一个全新的行业赛道,在设备与人体接触的部分,大部分厂商采用了亲肤的纤维编织带链接.锁扣和接合部分,熔接或者热熔的方式接合,我们开发出了自动化熔接设备,可以实现自动化搬入--放料---热熔---冷却----搬出等动作,大大降低了人员投入,提升了品质和速度.
在以往设施工程中,对外置资源要求简易的情况下,你可能需要一个廉价的外置设备以协助您的目的达成控制方式分为串口模式和IO模式两种,模式通过手轮进行设置,设置完成后断电重启生效。串口型是机床通过串口发送指令来控制。IO型控制需要通过手轮设置好角度,然后机床输出点触发特定角度。
串口模式:
1、 四轴控制器解析发那科,三菱,兄弟三款机床的232串口数据,并把角度值及速度值传送给伺服驱动器进行定位。
2、 定位完成后通过Q0输出完信号,完成信号默认时长0.3秒,可通过手轮进行调节。
3、 控制器的输出口采用双向光耦,输出公共端为24V时,Q0输出24V,输出公共端为0V时,Q0输出OV。
4、 根据客户提供的机床参数表及宏程序指令编写解析程序。
IO模式:
1、 控制器输为5个,分别为In0-In4,In4配置为急停接口,In0-In3为角度触发接口,进行二进制组合,对应的角度为A0-A15共15个角度。
2、 A0-A15可通过手轮进行角度设置。
3、 IO触发后进行定位,定位完成后输入完成信号,完成信号功能同串口模式。
手动调机:
1、 当手轮的档位调为A档时,控制器进入手动调试模式。
2、 手动调试模式下,控制器不再接收机床串口数据及IO位置触发,可通行手轮转动四轴。
3、 此模式下,可通过手轮按键将当前位置设置为零点,设置完成后,手轮显示当前位置为0度。
4、 手轮档位离开A档后,控制器自动进入机床控制模式。
Detailed Parameters
详细参数
设备特征 | ||||
名称 | 规格参数/性能指标 | |||
设备尺寸(W*D*H) | 1500mm*1600mm*1800mm | |||
设备重量 | 700Kg | |||
UPH | 7200PCS/H | |||
兼容性 | TRAY:长200-500mm,宽200-200(mm) | |||
定位精度 | ±0.5mm | |||
故障率 | 0.3% | |||
转移合格率 | 0.999 | |||
工作电压 | 220V | |||
功率 | 5.0KW |
Optional Services
可选服务
零件名称 | 配件型号 | 尺寸mm | 电源 | 备注 |
示教手轮 | HOT-U-530 | 500*300 | AC220V 50HZ 2000W | |
第四轴控制主机 | HOT-D-530 | 500*300 | AC220V 50HZ 2000W | |
第四+五轴控制主机 | HOT-U-425 | 400*250 | AC220V 50HZ 2000W | |
链接线缆 | HOT-D-425 | 400*250 | AC220V 50HZ 2000W | |
通讯电缆 | HOT-U-320 | 300*200 | AC220V 50HZ 2000W | |
开关电源 | HOT-D-320 | 300*200 | AC220V 50HZ 2000W |

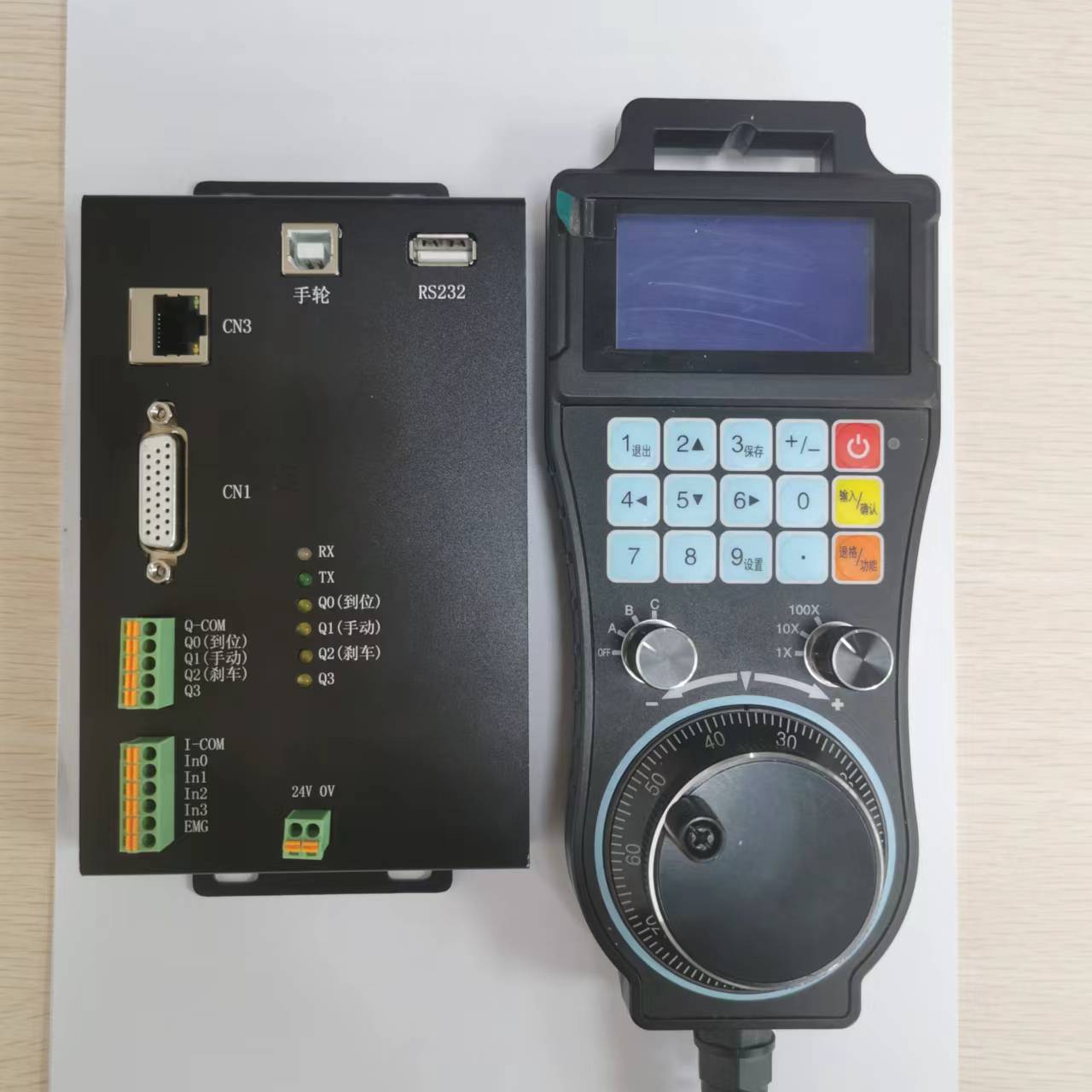

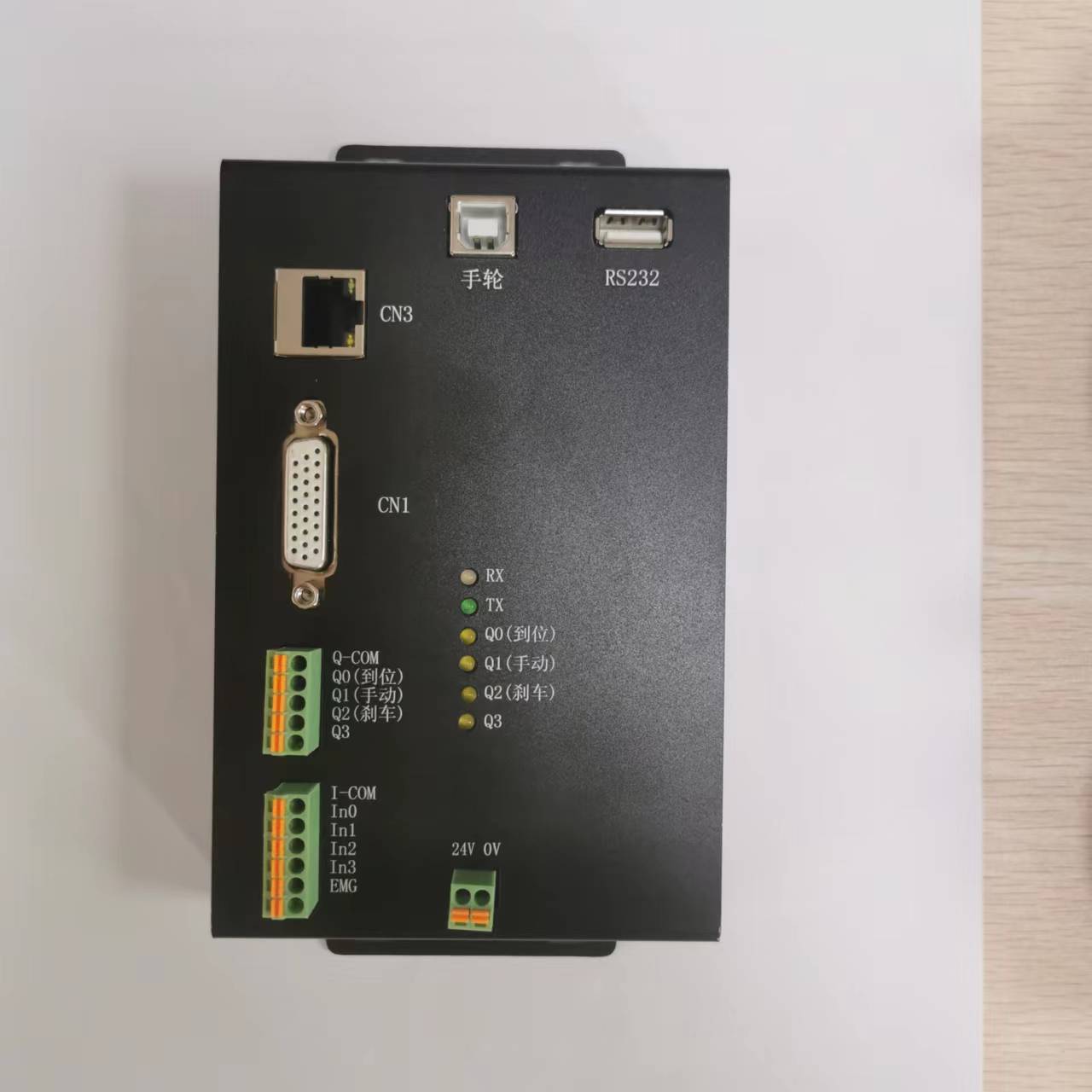

View Display
视图展示
