分布压力使用的场景

作者:发布时间:2019-12-09224 次浏览

H-series压力分布测量系统

简介

H-SERIES压力分布测试系统由电阻式薄膜感测单元组成,其采用纳米聚酯材料封装,内置高性能导电橡胶,使其具备耐高压、耐高温、高密度等特性。传感器外观为方形,有1in~20in等多种尺寸。应用范围:汽车测试、模具测试、LCD压合、OLED压合、手机压合等应用场景。

设备功能

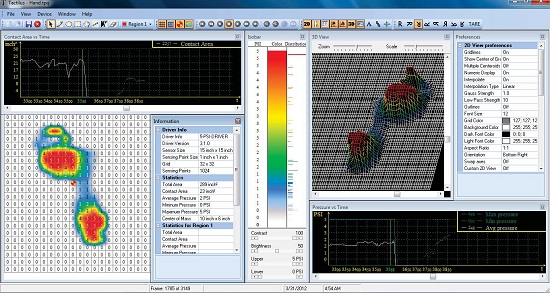

(1)可在软件接口上实时显示每个感测单元的压力值;

(2)可分析接触面积的压力分布状况,以二压力分布传感器维和三维图形显示;

(3)直观显示传感器各个感测单元的二维和三维图形,以蓝绿黄红等基色显示最小值至更大值图形;

(4)可显示压力平均值,更大值,最小值。

(5)可显示传感器的受力中心点,并可跟踪中心点变化轨迹。

(6)可对整个测量过程进行录制和存储,软件可导入录制的文件,重现整个测试过程。

(7)可随时进行录制与停止,加载录制档案后可快进、后退、慢速播放。

(8)可显示压力与时间曲线

(9) 可输出txt、excel等数据文文件,可输Kg/cm2,RAW,PSI,ATM,mmh,Kpa,bar等力学单位。可显示小数点后4位数值。

传感器性能:

原理:电阻式

导电材料:导电橡胶

封装材料:纳米聚酯

厚度:0.3mm

频率:200Hz

大小:客制化

更大量程:500PSI

设备校准

设备为出厂预校准,校准的测量范围更大0-500PSI,无需用户自行校准。

校准方法由NIST美国标准与技术研究院检测,并出具证书报告。

5待补充;我司专业提供SPI压敏纸和富士压敏纸,采购请电邮norman@wingiant.net
